RK3288-ZYSJ08B超薄、超小主板精美亮相!

行业最新消息众云世纪全面整合人脸识别、闸机、人工智能产品,超薄、超小,超全接口。用精美的安卓板子串起行业的发展!主板尺寸:100mm(长)×70(宽)×11mm(高);  功能接口:LVDS,HDMI,eDP,MIPI(可接屏或者摄像头),USB*5,GPIO*6,串口*3,I2C*1, 1个补光灯接口,韦根*2,6W功放,WIFI,RJ45等接口。行业首家最小,最薄,最实用!型号:RK3288- ZYSJ08B

产品概述:

RK3288安卓一体板,采用瑞芯微RK3288四核芯片方案,支持谷歌Android5.1/7.1/8.1系统, RK3288采用ARM四核全新A17内核芯片、GPU采用超强Mali-T76x系列, 跑分最高达70000多分,支持4Kx2K,支持硬解H.265,支持主流音视频格式和图片的解码。支持双屏异显功能6/8/10位的LVDS接口,支持1080P输出,能驱动7寸到1081080P显示屏,支持eDP显示接口输出。支持HDMI-4K输出,支持4K级的视频播放。支持红外遥控器,蓝牙,重力感应/支持串口/IO口扩展/MIPI摄像头等功能,丰富的接口,一个全新四核拥有八核速度超强性能的芯片让产品变得更加完美。被广泛的应用到广告机、互动一体机、安防、医疗、交通、金融、工控等等智能控制领域。由于其硬件平台化、Android智能化的特点,在需要进行人机交互,网络设备交互时,都可以在智能终端主板上进行使用。

产品接口图:





特点:

一、超薄、超小:

   主板尺寸:100mm(长)×70(宽)×11mm(高)不再因主板结构受限,实现精美外观、超薄体验的产品不再是梦想。

二、功能接口

   1、MIPI接不再是单单支持摄像头,而是可以用优惠的MIPI屏带给您全新的成本体验;

   2、补光灯:针对人脸识别应用,特别增加了一个补光灯接口,直接简便使用。

   3、其他接口齐全:LVDS,HDMI,eDP,USB*5,GPIO*6,韦根*2,串口*3,I2C*1,6W功放,WIFI,RJ45等接口。

三、性能强大

   RK3288芯片采用四核A17方案,是目前RK体系上最强的四核芯片之一。采用了一个全新四核拥有八核速度超强性能的芯片RK3288主板方案,对比市面常见的单核、双核、四核、八核方案,在性能上有质的飞跃,能够播放各种格式高清4K*2K视频,能处理复杂的互动操作。

   四、高稳定性

      RK3288安卓一体板,在硬件、软件上,增加自己独有的技术来保证产品的稳    定性,可以使最终产品达到7*24小时无人值守。

   五、高集成度

     RK3288安卓一体板集成了千兆以太网、WiFi、蓝牙、6W功放、TF卡扩展、IR遥控功能、HDMI输出、LVDS、eDP、麦克风、重力感应、MIPI等等功能,大大简化了整机设计。

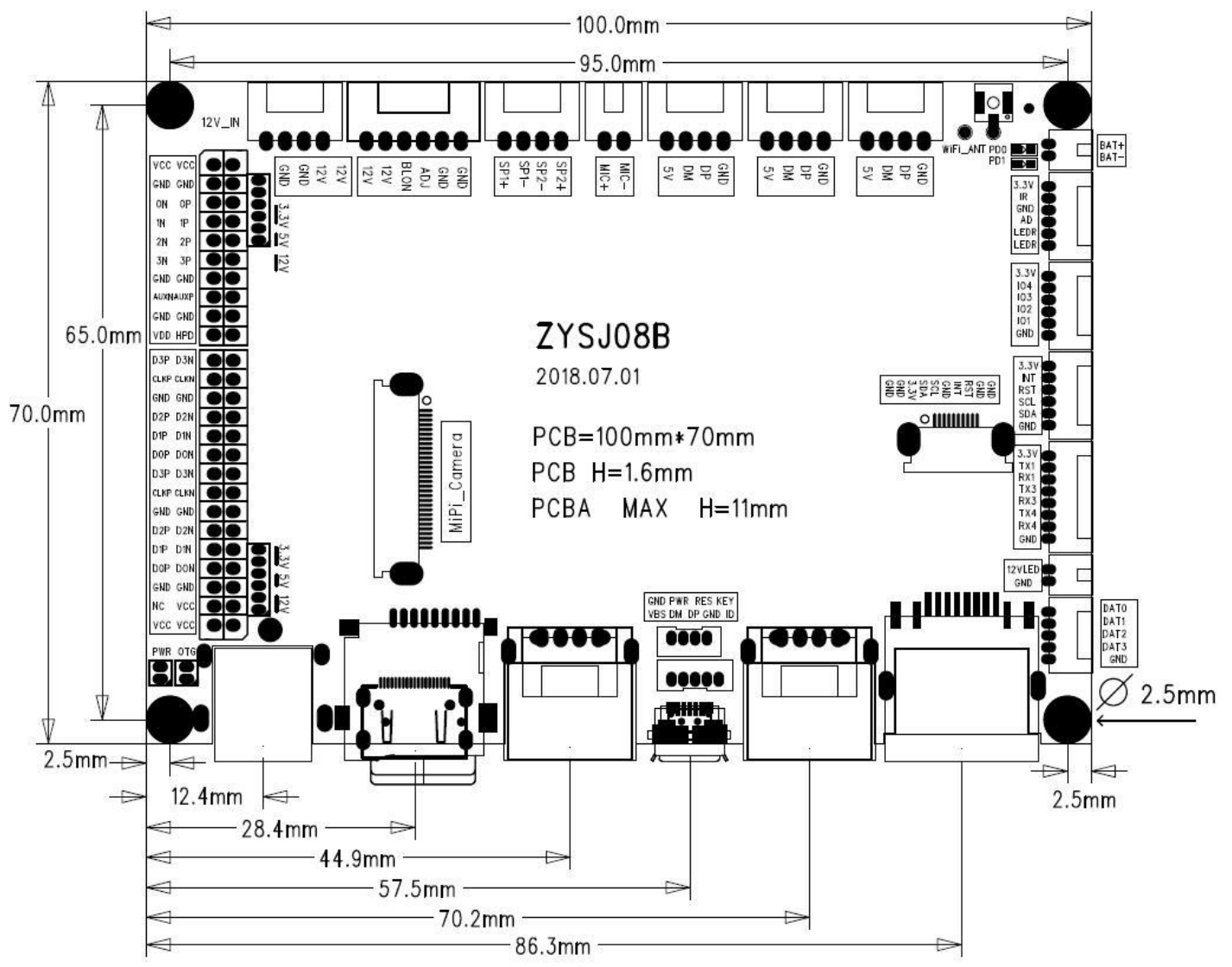

PCBA结构


基本硬件规格:

CPU

Rockchip  RK3288     (28纳米HKMG制程)

ARM Cortex-A17四核32位处理器,  主频1.8GHz

GPU

Mail-T764 GPU   MP4 四核GPU

支持OpenGL ES1.1/2.0/3.0,OpenVG1.1,OpenCL,DX11,支持AFBC(帧缓冲压缩)

内存

DDR3 2G(最高支持4G

内置存储容量

eMMC  8GB      (16G/32G/64G/128G可选)

TF Card扩展      (可用于扩展SSD)

网络

支持RJ45千兆网口,支持Ethernet

支持2.4G WiFi,支持Wi-Fi 802.11b/g/n协议。

支持蓝牙功能,V2.1+EDR/Bluetooth 3.0/3.0+HS/4.0

图像旋转

支持0度,90度,180度,270度手动旋转,支持重力感应自动转屏功能(选配)

显示接口

1*eDP接口 (eDP1.3 , 4lanes with 10.8Gbps), 支持3.3V/5V/12V供电

1*LVDS接口(单路/双路,6/8位),支持7"-108"显示屏 1080P 60Hz输出,支持3.3V/5V/12V供电

1*HDMI 2.0  支持4K 60Hz输出

支持双屏异显功能

板载背光

支持3.3V/5V/12V可选

音频

1*喇叭输出(2*6W 4R THD10%)

1*麦克风输入

触摸屏

1* I2C接口(支持多点电阻触摸,多点电容触摸)。

支持USB多点红外触摸,多点电容触摸,多点纳米膜触摸,多点声波触摸,多点光学触摸等等。

摄像头

1* MIPI摄像头功能, 支持500W/1300W像素(选配)

支持800W-USB接口摄像头(选配)

RTC

支持外置实时时钟供电电池,支持定时开关机

USB

5*USB-2.0 HOST , 1*USB2.0 OTG

红外

1*红外接收座,支持红外遥控功能

LED

1*电源壮态LED(红色),1*系统LED(蓝色,默认闪烁)

按键

1*复位键,1*电源键,1*升级键

串口

3*UART TTL

IO

6*IO,支持输入或输出

电源适配器

输入:AC100-240V.50-60HZ, 输出: DC12V/4.0mm DC头  2A-5A  (要求浪涌电压小于18V,纹波电压小于100mV)



基本软件规格:

操作系统

Android 5.1/7.1/8.1

音频

MP3,WMA,WAV, APE, FLAC, AAC, OGG,M4A,3GPP等格式

视频

支持H.265 , H.264VP8, MAV , WMV , AVS , H.263 , MPEG4等视频格式的1080P/2160P多视频解码


支持JPGBMPPNG等各种图片格式浏览并支持旋转/幻灯片播放/图片放大功能

系统自带应用软件

APK安装器, 电子邮件,计算器,浏览器,录音机,日历,设置,时钟,视频播放器,搜索,通讯录,图库,下载,相机,音乐,资源管理器

语言支持

多国语言

输入法

标准Andriod键盘,可选第三方输入法(中文、韩文、日文等)

系统管理

原生态Android系统,开放root权限,可进行产品定制开发

实时远程监控,系统崩溃自恢复,7*24小时无人值守

支持OTA远程升级

支持wifi display

系统看门狗

支持软件看门狗
